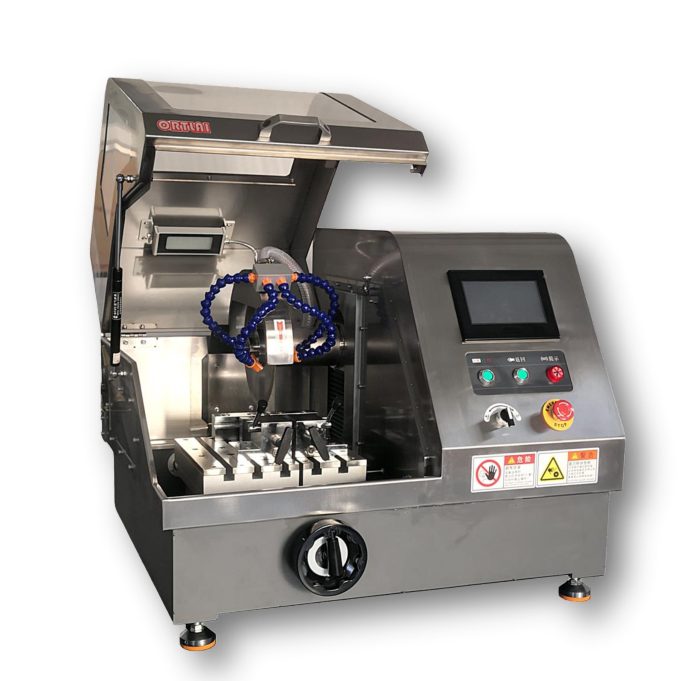

一、 設備名稱：金相切割機
二、 規格型號：OG5000系列
三、 用途：
用于金相、巖相及其它需要精密切割面時的檢驗樣品的截取， Y或Z軸移動，手自一體式控制切割，自由進退，實現脈沖切、直切。配備相應的同步進給式自動冷卻系統，精密切割成尺寸大小合適的樣品，并且使樣品切割表面平整和組織極小損傷，以便后續的制備和檢驗。
四、 主要特點：
1、 采用高剛性機架結構，厚重的機身，緊湊的傳動機構，設備工作時更加平穩；
2、 Y或Z軸精密軌道式移動，自由進退，增強了切割能力，提高切割的靈活性；
3、 手動控制模式與自動控制模式可時時切換，耐水防油觸摸屏操控界面（外接常用按鍵），數字編碼器精準的位置和速度控制，切割進程時時動態顯示，直觀、易操作；
4、 自動時系統自動進行切割速度-載荷動態監控（切割速度過快或切割面增大導致切割載荷超過安全載荷時設備會自動調節到一個合適的速度）、等加速到設定速度、復位模式選擇、切割方案存儲等智能操作，確保以安全的模式達到較佳的切割效果；
5、 自動時根據需要可選擇脈沖切割，提高冷卻效果，降低砂輪磨損，確保切割面平直、光滑，較大限度降低切割對組織的損傷
6、 載料臺為采用精密304不銹鋼絲桿作為傳動主軸的高精密雙層滑臺，實現X、Y軸雙向移動，手動操作時輕松自如的進行平穩控制，更適合測試用試樣的精密切割
7、 直驅式結構的防水主軸，采用效率高節能、高扭矩、高防護等級、低噪音的驅動電機，砂輪軸箱配備進口組合軸承的密封，轉動平穩、切割力強，噪聲低，易維護；
8、 304不銹鋼臺面并集成了多溝T型槽的工作臺，方便切割異型件時便夾具的固定且工作臺耐用、易維護和美觀；
9、 四路大流量冷卻液噴灑口，深度冷卻，效率高冷卻的同時有效沖刷切割片，使切割效果更佳；
10、三面大視窗防護罩，內配高亮度、防爆、耐油、防水LED照明燈，讓你對切割過程觀察更方便、清晰；
11、冷卻液自動供給，當你按下切割啟動鍵時冷卻液同步供給，確保切割面無燒 傷；
12、雙阻尼支撐、掀抬式防護罩，打開或關閉防護罩更加輕松、平穩；
13、 外掛有軟管清洗水槍，方便你對設備的清洗、清潔；
14、 干濕分離式結構布局，電子電器元件以及其它需要防水的部件與潮濕的切割室進行隔離；
15、 互鎖式安全保護，在防護罩開啟或沒有正確關閉時切割動力單元將停止工作，切割刀片采用雙層安全防護，以防意外，更加安全；
16、 配備緊急停車功能，系統具有過壓、過流、漏電等安全保護功能，讓你的使用更安全；
17、 不銹鋼堅固耐沖擊防護外罩、耐腐蝕和防護，使得設備經久耐用、持久如新；
五、 技術規格:
型號
OG5001
OG5002
主機結構
桌面型
落地型
擴展型號
OG5251、OG5301
OG5351、OG5401
OG5252、OG5302
OG5352、OG5452
控制方式
單軸（Y或Z）自動\手自一體
切割方式
脈沖切、直切
對刀方式
可選配激光對刀
切割片直徑
254mm、305mm
350mm、400mm
250mm、300mm
350mm-450mm
切割片中心孔徑
32 mm（選配25.4mm）
切割能力*█
80mm\110mm
120mm\150mm
80mm\110mm
120mm\160mm
Y軸行程（選配）
320mm
420mm
320mm
460mm
Z軸行程（選配）
200mm
240mm
200mm
280
進切速度
0－120 mm/min(數字任意設置，特殊速度范圍可訂制)
退料速度
0－400 mm/min (數字任意設置，特殊速度范圍可訂制)
主軸轉速
2800r/min或1500－3500 r/min
T型臺長與寬
270×320mm
300×400mm
270×320mm
320×450mm
T型槽寬度
12mm
冷卻液噴灑口
4路內置
冷卻液供給
同步自動
進水接口
1/2"（內螺紋）或快速接頭
排水接口
50mm（內徑，標配有排水軟管）
防護開合方式
阻尼支撐、手動掀抬開合
安全裝置
防護罩與切割動力單元互鎖，具有緊急停車功能
清潔方式
手動沖洗，附帶清潔水槍
輸入功率
3.5kW
4.5-7kW
3.5kW
4.5-11kW
電源
3相，380VAC，50/60Hz
外型尺寸
850×900×650
900×1050×720
850×900×1650
1080×1050×1850
重量
約260kg
約320kg
約350kg
800-1900kg
（技術不斷更新，配置以實際需求確定，具體設備方案請致電022-87910661索取）
