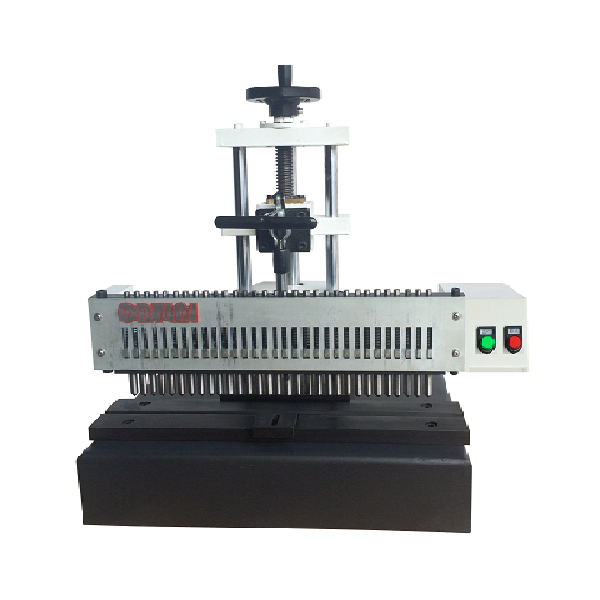

一、設備名稱：試樣標距打點機（電動）
二、規格型號：OD3300、OD3400
三、用途：
用于金屬板材、棒材、線材等拉伸試驗時試樣原始標距的標注，試樣拉伸斷裂后結合相應的儀器測量出對應標注點的位移變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、ISO6892-1 《Metallic materials -Tensile testing -Part 1: Method of test at room temperature》
3、ASTME8 / E8M 《Standard Test Methods for Tension Testing ofMetallic Materials》
五、主要特點：
1、打點沖針通過電機動力驅動，只需點擊啟停建即可完成打點，省力、便捷；
2、打點體通過精密滑臺垂直升降，滿足在不同規格試樣的打點，且有效保證打點針的力作用線通過試樣軸心線；
3、打點體通過升降支架和掀抬手柄控制，確保同規格試樣的打點力大小一致，提高數據的統一性；
4、掀抬手柄控制打點體的抬起和下壓，操作便簡、省力；
5、沖針采用高硬度、高耐磨合金磨制加工成型，配合數控鉸銑導向機構，阻尼小，點距離精度高；
6、試樣支撐臺架有V型定位槽和板試樣對中塊，打點位置與試樣的軸線或中心線重合，并附帶板試樣定位機構；
7、易安裝的導向孔板，方便后期沖針的更換、維護和維修；
8、緊湊的剛性機架結構，穩定、耐用、易操作、易維護；
六、技術規格：
|
型號 |
OD3300 |
OD3400 |
|
打點方式 |
電動，連續多點 |
|
|
標距長度 |
≤300mm |
≤400mm |
|
兩點間隔 |
10mm（5mm） |
|
|
標距精度 |
誤差≤±0.08mm |
|
|
板試樣規格 |
●0～60mm |
|
|
板試樣規格 |
■0～（55×80mm） |
|
|
輸入功率 |
100W |
|
|
電源 |
220V\ 50Hz |
|
|
外型尺寸 |
550×280×520mm |
550×280×620mm |
|
重量 |
約35kg |
約40kg |
