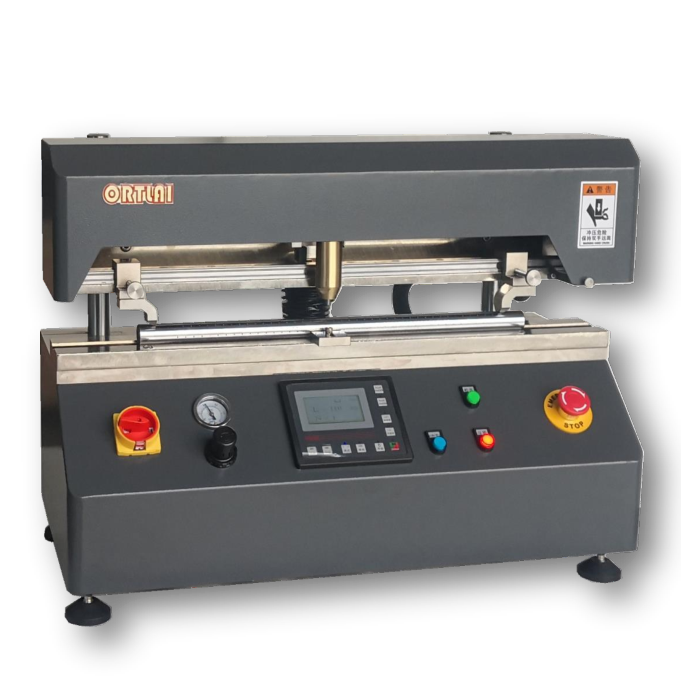

一、設備名稱：自動標距打點機
二、規格型號：OD7000系列
三、用途：
用于金屬板材、棒材、線材（尤其建筑螺紋鋼、型鋼、鋼板和管材等）等拉伸試驗時試樣原始標距N等分標注，結合平行長度進行有效的逐點標注，試樣拉伸斷裂后結合相應的儀器測量出對應標注點的伸長變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、 GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、 ISO6892－1 《Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、主要特點：
1、 高精密滾珠絲杠加無間隙直線模組導向傳動組件進行傳動，高剛性，無間隙，傳動平穩；
2、 氣動打點，采用進口高頻氣動控制閥器件驅動高頻氣動打點頭（低阻尼銅質缸體），進行高頻響應、高強度打點；
3、 一鍵控制氣動同步壓緊試樣，操作方便，效率高，壓緊可靠；
4、 配智能打點模塊，打點標距間隔可以數字選擇，可以選擇5mm\10mm\L0’打點間隔，只需按下指示鍵即可輕松自由切換；
5、 配智能打點模塊打點標距長度可以數字設置，只需簡單的設置即可自動完成你所特定標距長度內的打點；
6、 默認往復打點工作方式（無需空走，提效率高 率）和可以選擇的單向打點工作方式，便捷的起點定位方式，可實現批量試件的打點，無需重復進行試樣位置定位；
7、 根據試樣特性，打點力大小可調節，以便適應不用材質試樣的打點，較大限度降低對試樣的損傷；
8、 系統具有記憶功能，批量打點無需重復設置；
9、 采用低阻尼高頻氣動沖擊動力頭，加粗鎢鋼沖針,配備獨特沖針行程調節導向機構，精度高，打點均勻，使用壽命長；
10、 試樣支撐臺架有V型定位槽，同時也可裝備適合板材的定位夾，有效保證打點位置與試樣的軸線或中 心線重合；
六、技術規格：
型號
OD7500
OD7400
OD7300
打點方式
氣動連續單點
標距長度
500mm
400mm
300mm
自動設定
智能打點控制模塊
兩點間隔
5mm/10mm/ L0’
打點精度
誤差≤±0.05mm
位移精度
≤±0.01mm/FS
試樣規格
■0～（70×50mm）；●60mm
輸入功率
300W
200W
電源
220V\ 50Hz
氣源
0.5－0.75MPa
外型尺寸
740×420×520mm
650×400×480mm
重量
約120kg
約105kg
*此表格內為ORTLAI公司基本機型指標，可根據用戶需求訂制
