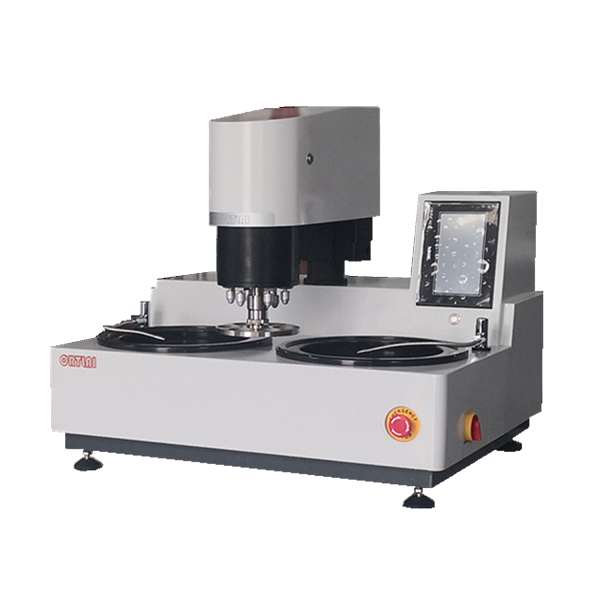

一、設備名稱：金相磨拋機
二、規格型號：OMP5000系列
三、用途：
用于材料金相、巖相等檢驗時樣品待檢表面的粗磨、精磨、粗拋和精拋，自動夾樣，氣動6分點加力，數字式控制壓力，自動磨拋，更換或添加不同的磨拋料，將樣品待檢表面制成光亮無痕的鏡面，從而使待檢樣品的組織形態能在檢測儀器下真實、清晰的顯現。
四、主要特點：
1、 配備自動磨拋頭，采用氣動分點式磨頭，設備依據設置一次性可制備1-6個試樣，制樣效率高、一致性好、可重現；
2、 數字式比例閥精密控壓，柔性加力和卸力，過程呈梯型波式，有效的確保無劃痕，效率高 磨拋出較 佳的檢測表面；
3、 自動磨頭采用直線導軌式電子機械驅動，平穩快速移動，準確定位位置，數字式控制，上磨盤高度位置可任意設置并自適應。
4、 具有裝樣控制功能，裝夾試樣過程中啟動此功能時自動磨頭進行角度調整，方便裝夾樣品；
5、 磨頭可快速移位并輕松鎖止，方便你在必要時切換到手動制樣模式；
6、 密封組合式傳動主軸箱，無論你需要工作盤低速的還是高速的轉動，工作盤均可平穩的滿足你的需求，，且防塵、防水，且終身無需維護，讓你的使用很簡便
7、 上下工作盤均采用高性能無刷電機無級調速，寬廣的調速范圍，無論你的試樣是敏感材質還是堅硬材質，無論你需要高速還是低速制樣，你均可設定出一個較 適合的磨拋速度；
8、 上下工作盤均可進行順時針或逆時針旋轉設定，滿足你磨拋試樣過程中的需要或操作習慣
9、 上試樣卡盤與下工作盤均采用快換方式，輕松快捷更換，操作簡易，維護方便；
10、高清耐油防水觸控屏設計有直觀的操作界面組成的人機對話窗口，系統具有記憶功能，讓你的操作更方便、快捷；
11、冷卻液自動供給，萬向噴嘴，配備流速調節模塊，重復開啟冷卻系統無需調節即可得到你初次設定的冷卻液供給流速，無需頻繁調節，操作方便；同時可配備磨拋液自協滴壓裝置，時時勻速添加磨拋液；
12、可拆卸、耐沖擊、耐腐蝕的ABS集水槽，配備擋水圈，防塵蓋，萬向噴嘴，系統并具有自動清潔和快速甩干功能，讓你的清洗、清潔輕松自如，日常維護簡單、方便；
13、配備緊急停車功能，系統具有過壓、過流等安全保護功能，讓你的使用更安全；
14、厚重的機身、不銹材質部件、堅固耐沖擊不不銹鋼外殼、耐腐蝕表面涂層和防護，使得設備經久耐用、持久如新；
五、技術規格：
系列
OMP5001
OMP5002
型號
OMP5251
OMP5301
OMP5252
OMP5302
下磨盤直徑（mm）
Φ254
Φ305
Φ254
Φ305
下磨盤數
單盤
雙盤
控制方式
手自一體，自動時分點加力
自動加力控制范圍
Φ254型為0—50N\Φ305型為0—60N
裝樣規格及數量
Φ30mm（可訂制Φ25mm、Φ40mm、Φ50mm等），1-6個
裝樣盤轉速控制范圍
0－150r/min，數字式任意設置（特殊轉速可訂制）
磨拋盤轉速控制范圍
0－1000r/min（800r/min），數字式任意設置（特殊轉速可訂制）
轉向控制方向
裝樣盤與磨拋盤均可任意進行順時針或逆時針方向的控制
裝樣盤或磨拋盤更換
無需工具快速更換
裝樣盤或磨拋盤間距
自動時裝樣盤與磨拋盤間距離可任意設置，系統自動識別控制
防撞功能
系統具有防頂撞自動監測保護功能
輸入功率
1250W
1500W
2000W
2500W
電源
單相，220V/50Hz
供氣壓力
0.5－0.75MPa
氣源接口規格
外徑：8mm
供水方式
萬向噴水嘴，自動同步供水，配備手動流速調節模塊
進水接口規格
1/2"（內螺紋）或快速接頭
出水接口規格
40mm（內徑，標配有排水軟管）
拋光液供給方式
自動滴液模塊
清潔方式
萬向噴水嘴，自動清洗高速甩干
外型尺寸（mm）
660×550×700
700×580×750
660×780×700
700×820×750
重量(Kg,約)
95
110
120
150
（技術不斷更新，配置以實際需求確定，具體設備方案請致電022-87910661索取）
