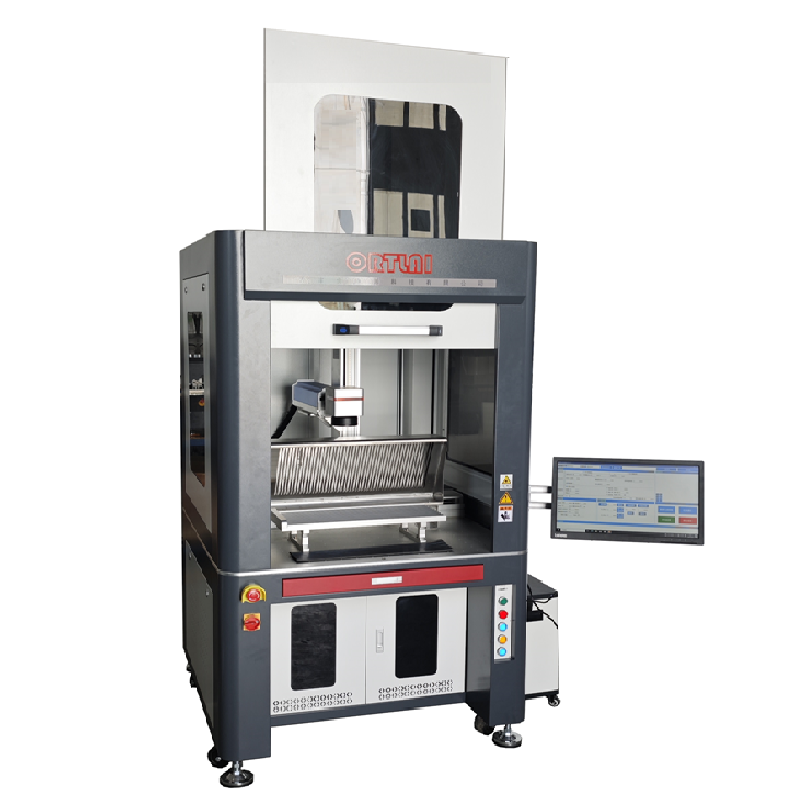

一、設備名稱：自動激光標距儀
二、規格型號：OJDH5000系列
三、用途：
OJDH5000系列自動激光標距儀為一款高精準、清晰、高效、智能、大功率的拉伸試樣標距標識用設備，適用于金屬材料拉伸試驗時試樣原始標距的N等分標注，表面氧化層較厚或具有一定的銹蝕層均可以輕松標識（如熱軋粗鋼板、鋼筋等），結合平行長度進行自動精準高效的標識標注，試樣拉伸斷裂后結合相應的儀器測量出對應標識的伸長變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、 GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、 ISO6892－1 《Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
4、 GB 7247.1 《激光產品的輻射安全、設備分類、要求和用戶指南》
五、基本特點：
1、 高穩定性、長壽命、大功率激光發射裝置配合精密振鏡實現激光工作，標識線寬和線的深度可調；
2、 精密線性模組作為標距線間隔控制滑臺（或作為激光頭移動從而實現標距線間隔控制），配合閉環控制驅動電機，有效確保標距間隔精度；
3、 自動調焦，根據刻線面高度自動調節激光工作焦距，如啞鈴型棒材需要在平行段標線和端頭打標識，系統可自動調節焦距，確保在平行度和端頭時的最佳工作焦距；
4、 自動識別試樣原始標距相對整根試樣的位置，確保標距線處在合理位置；
5、 專用操作軟件，無需專業的激光打標操作知識，無需任何畫圖，只需根據拉伸試驗要求簡單的設置相應的標距線參數即可自動完成工作。具有方案存儲和調用功能，具有標識線和標識碼（人員、日期、班次、序列碼等）的預覽功能；
6、 多種標距線標識方式，如：N等分格線、十字線、定角度圓弧圓周線、套標距線等，試樣標識碼（人員、日期、班次、序列碼等）的定位置自動標刻；
7、 高效、高功率非接觸式加工，那怕對表面氧化層較厚或具有一定的銹蝕層均可以輕松標識（如熱軋粗鋼板、鋼筋等）且對材料不產生機械應力，極大降低對試樣的損傷；
8、 配置多功能試樣臺，試樣可以批量放置、對齊加工；
9、 紅光預覽，可以通過紅光預覽功能，把標距線提前顯示在試樣表面上，所見即所得；
10、 根據工作需要，可以啟動標準模式下的激光打標功能，進行其它常規激光打標操作；
六、技術規格：
|
型號 |
OJDH3030 |
OJDH3050 |
OJDH3070 |
||
|
激光額定功率 |
30W |
50W |
70W |
||
|
工作方式 |
自動連續 |
||||
|
工作批量 |
一次性多根（具體根據試樣規格確定） |
||||
|
激光標識范圍 |
200×700，任意設定 |
350×850mm，任意設定 |
|||
|
標距長度 |
0－500mm |
0－600mm |
|||
|
自動設定 |
自動設定，ORTLAI-OJDH專用軟件 |
||||
|
標線方式 |
N等分格線、十字線、套標距線等 |
||||
|
標距線間隔 |
任意設置 |
||||
|
打標精度 |
≤±0.02mm（相臨線間） |
||||
|
最小線寬 |
0.01mm，可設置 |
||||
|
刻線深度 |
≤0.5mm，可設置 |
||||
|
掃描速度 |
0-10000mm/s |
||||
|
電源 |
220V\ 50Hz， 1200W |
220V\ 50Hz， 1500W |
|||
|
外型尺寸 |
1100×1050×1800（以實際為準） |
1550×1150×1800 |
|||
|
重量 |
約320kg（以實際為準） |
約400kg |
|||
*外型尺寸和重量受試樣尺寸影響
