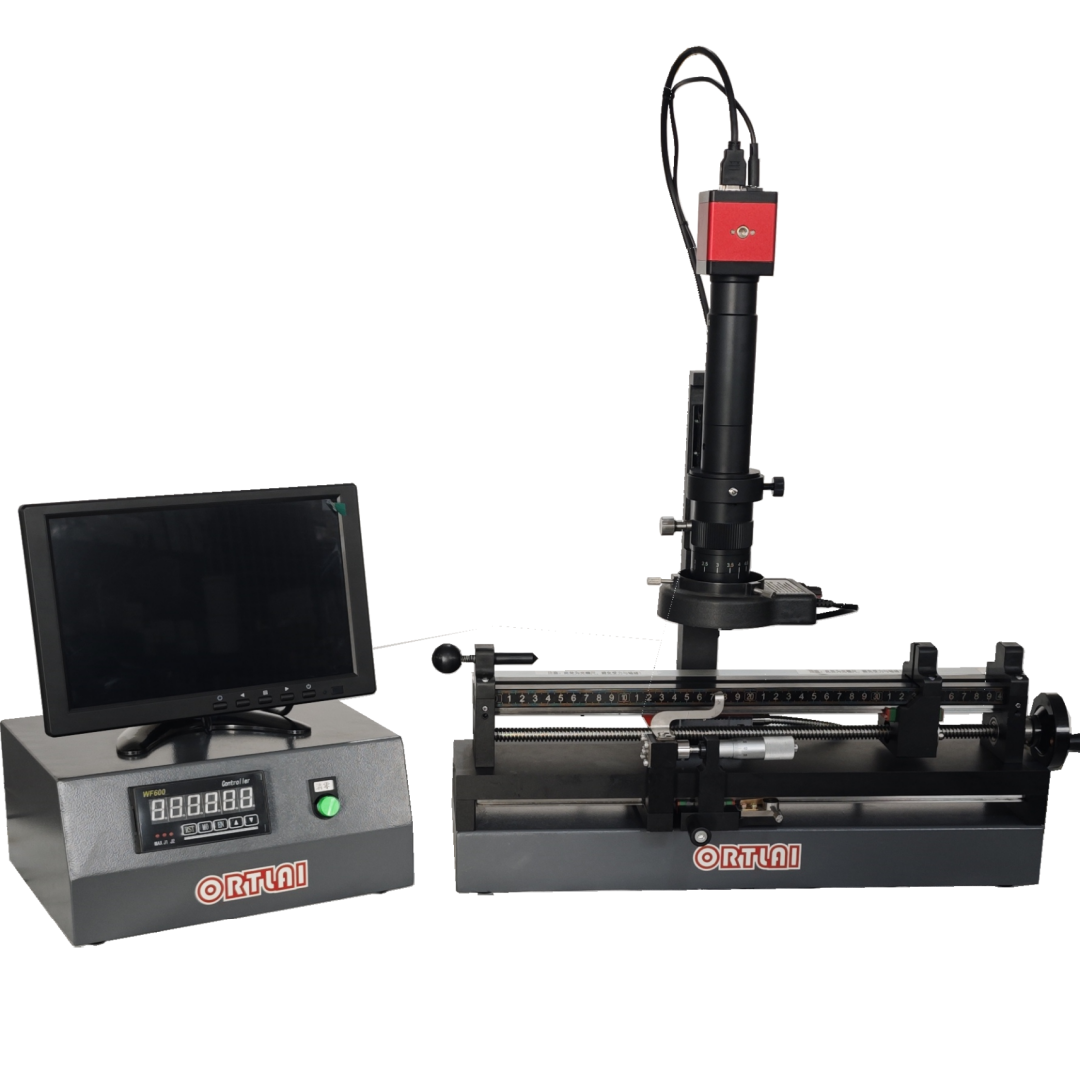

一、設備名稱：雙工位拉伸試樣標距影像測量?jī)x
二、規格型號：ODC3000系列
三、用途：
用于棒材、板材試樣測量斷后標距時斷口對正、間隙壓緊、工件固定、斷后伸長的測量以及原始標距的測量，采用視頻相機放大測量點，光柵尺測量數據，精準且便捷進行測量。提高測量的精度、方便性和可重復性。同時也方便手動簡易制作原始標距線的試樣固定與測量定位，視頻放大檢驗斷口的對正情況。
四、滿足標準：
1、 GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、 ISO6892－1 《Metallic materials -- Tensile testing -- Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、 主要特點：
1、 雙工位操作空間，左工位適用于棒材試樣、右工位適用于板材試樣；
2、 采用視頻相機放大測量點，快捷精準且可重復性的進行測量點的定位；
3、 采用高精度光柵直線位移傳感器作為測量傳感器進行兩點間位置的高精密測量；
4、 采用數顯式讀數，可進行任意位置進行清零設置成測量起始點；
5、 采用雙精密直線滑軌作為傳動器測量移動導向，移動滑順，精密度高；
6、 左工位一端帶有活動知名，方便棒料試樣在預緊消隙時斷面自動找正；
7、 預緊端通過絲桿無級可調，并附帶導向，操作輕便、穩定；
六、 技術規格：
|
型號 |
ODC3300、ODC3500、ODC3650 |
|
使用工位 |
雙工位（適用于棒材、板材） |
|
操作空間 |
0-350mm（500mm、650mm）（無級可調） |
|
測量行程 |
0－300mm（500mm、650mm) |
|
傳感器精度 |
1級（L＜200mm:±0.001mm；200≤L≤300mm：±0.002mm ） |
|
放大倍數 |
0-200倍 |
|
測量精度 |
≤±0.02mm |
|
顯示方式 |
測量點視頻相機放大，兩點間距離數字顯示 |
|
棒材直徑 |
0-70mm（端部直徑） |
|
板材規格 |
50×65mm（端面尺寸） |
|
浮動知名 |
有 |
|
電源 |
220V，50W |
|
外型尺寸 |
480×200×520mm（260×200×300mm）(+行程） |
|
重量 |
約35kg（50kg） |
