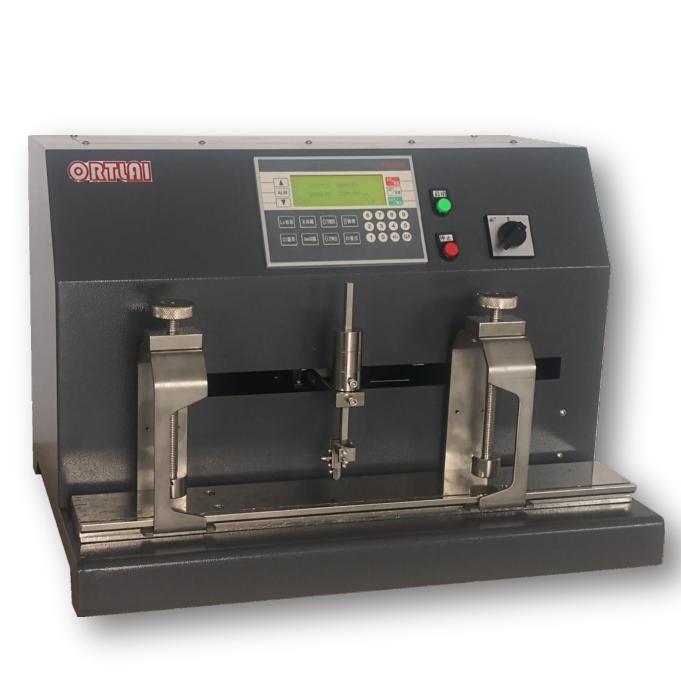

一、設備名稱：自動標距劃線機
二、規格型號：OH5200、OH5300
三、用途：
用于金屬薄帶、薄板、中厚板、棒材拉伸試驗時試樣原始標距的標注，結合平行長度的大小進行有效的逐格劃線，試樣拉伸斷裂后結合相應的儀器測量出對應標距線的位移變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、 GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、 ISO6892-1 《Metallic materials-Tensile testing-Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、主要特點：
1、 高精密移動定位機構移動劃線刀架，間隔定位精度高；
2、 劃線刀桿采用高精密直線導軌作為傳動機構，劃線時刀架平穩；
3、 觸鍵式操作面板加液晶顯示器，直觀、操作簡便；
4、 配備智能控制模塊，標距長度任意設定，特定標距長度內有效劃線；
5、 劃線間隔可任意設置，且設置常用間隔快速選擇鍵；
6、 多種劃線方式，板材試樣可進行軸向劃線，與N等分劃線結合形成十字刻線，棒料試樣刻劃圓弧線、圓周線；
7、 作用在劃刀上力的大小可調節，zui大限度降低對試樣的損傷；
8、 劃刀采用高硬質合金制作，刀口鋒利而耐用，劃線精密；
9、 配置相應的工作，可實現棒材試樣的圓弧劃線或圓周劃線；
10、 試樣快速壓緊裝置加板試樣定位裝置，裝卸試樣便捷，降低勞動強度，提高工作效率；
六、技術規格：
|
型號 |
OH5200、OH5300 |
|
劃線方式 |
自動連續單線 |
|
標距長度 |
0-300mm（200mm）（任意設定） |
|
自動設定 |
PLC智能模塊 |
|
兩線間隔 |
任意設置（配置有常用5mm快速設置鍵） |
|
軸向劃線 |
有 |
|
棒材試樣 |
配選相應工裝，可進行圓弧劃線或圓周劃線 |
|
劃刀行程 |
50mm |
|
板試樣厚×寬 |
0～（70×60mm）(60X50mm） |
|
棒材試樣 |
圓弧線時適用直徑：?5-50mm,圓周線時適用直徑：?5-30mm |
|
標距精度 |
≤±0.03mm |
|
定位精度 |
≤±0.005mmFS |
|
輸入功率 |
350W |
|
電源 |
220V\ 50Hz |
|
外型尺寸 |
620（550）×420×420mm |
|
重量 |
約50kg（42kg） |
*此表格內為ORTLAI公司基本機型指標，可根據用戶需求訂制
