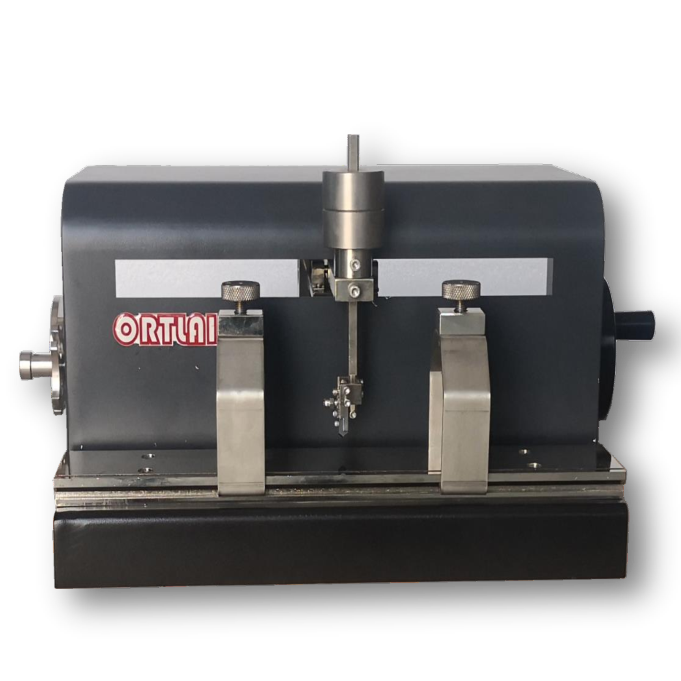

一、設備名稱：標距劃線機
二、規格型號：OH2300
三、用途：
用于金屬薄帶、薄板、中厚板、棒材拉伸試驗時試樣原始標距的標注，手動連續搖動手輪，精密聯動機構完成軸向等分間隔定位和等分線的刻劃，試樣拉伸斷裂后結合相應的儀器測量出對應標距線的位移變化量，通過相應的計算公式得出試樣的斷后伸長率。
四、滿足標準：
1、 GB/T228.1 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》
2、 ISO6892-1 《Metallic materials-Tensile testing-Part 1: Method of test at room temperature》
3、 ASTM E8 / E8M 《Standard Test Methods for Tension Testing of Metallic Materials》
五、主要特點：
1、 高精滾珠密絲桿傳動，無間隙的聯動與定位機構，間隔距離精度高；
2、 分度凸輪方便快捷的5mm\10mm切換定位，方便你進行5mm或10mm等距標注；
3、 劃刀架通過精密直線滑軌移動，線性度高、低阻導、高精度；
4、 根據試樣特性，作用在劃刀上力的大小可調節，******限度降低對試樣的損傷；
5、 軸類轉動部件均采用軸承支撐，驅動平穩、順暢、確保精度；
6、 劃刀采用高硬質合金制作，刀口鋒利而耐用，劃線精密；
7、 板試樣軸向定位裝置，配合壓緊裝置，裝卸試樣便捷，效率高 率；
8、 結構緊湊、精密加工、易于維護；
六、技術規格：
|
型號 |
OH2300 |
|
劃線方式 |
手動連續單線 |
|
標距長度 |
0-300mm |
|
兩線間隔 |
5mm/10mm手動任意切換 |
|
棒材試樣 |
選配相應工裝，可進行圓弧劃線 |
|
劃刀行程 |
50mm |
|
板試樣厚×寬 |
0～（70×60mm） |
|
棒材試樣 |
圓弧線時適用直徑：?5-50mm |
|
標距精度 |
≤±0.05mm |
|
定位精度 |
≤±0.02mmFS |
|
外型尺寸 |
550×400×260mm |
|
重量 |
約40kg |
*此表格內為ORTLAI公司基本機型指標，可根據用戶需求訂制
